TK662 来源:  2010/5/28  点击人气 9341 条


TK662  活塞用组合密封(格来圈)

一、标准材料

方形密封环:填充PTFET115

O型圈:丁腈橡胶、三元乙丙或氟橡胶。

二、概述

TK662型活塞用组合密封由一个填充聚四氟乙烯(PTFE)材料的方形密封环和一个国标 O”形橡胶圈组合而成。适用于液压与气动往复运动活塞密封,起双向作用。如注射成型机、机床、铲运机械、阀门等。

设计选用时可参考Trelleborg公司PG4系列标准。

三、特点

*起动摩擦力小,无爬行

*使用寿命长

*抗挤出性能优越

*高耐磨损

四、工况条件

直径范围mm

  m/s

  MPa





8~1500

5

0~40

-50~+250(取决于O形圈材质)

液压油、气、水、乳化液等

五、订货示例

例:缸径D=Φ80mm

    订货号  TK662--80

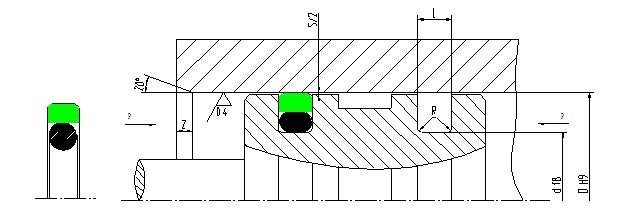

、沟槽尺寸

缸径范围

D H9

沟槽直径

d f8

沟槽宽度

L+0.2

径向间隙 S

圆角

R

倒角

Z

O形圈

线径

20MPa

40MPa

8~14.9

D-4.9

2.2

0.40

0.25

0.4

2

1.80

15~39.9

D-7.5

3.2

0.50

0.30

0.6

3

2.65

40~79.9

D-11.0

4.2

0.50

0.35

0.8

4

3.55

80~132.9

D-15.5

6.3

0.60

0.40

1.2

5

5.30

133~329.9

D-21.0

8.1

0.70

0.50

1.6

7

7.00

330~669.9

D-24.5

8.1

0.70

0.50

1.6

7

7.00

670~999.9

D-28.0

9.5

1.00

0.60

2.5

8

8.60

1000

D-38.0

13.8

1.40

1.00

3.0

10

12.00

注:缸径30mm建议采用分体式沟槽。

七、规格表

缸径

D H9

沟槽直径d f8

沟槽宽度 L+0.2

订货型号



缸径

D H9

沟槽直径

d f8

沟槽宽度 L+0.2

订货型号

8

3.1

2.2

TK662-8

150

129.0

8.1

TK662-150

10

5.1

2.2

TK662-10

160

139.0

8.1

TK662-160

12

7.1

2.2

TK662-12

170

149.0

8.1

TK662-170

14

9.1

2.2

TK662-14

180

159.0

8.1

TK662-180

15

7.5

3.2

TK662-15

190

169.0

8.1

TK662-190

16

8.5

3.2

TK662-16

200

179.0

8.1

TK662-200

18

10.5

3.2

TK662-18

210

189.0

8.1

TK662-210

20

12.5

3.2

TK662-20

220

199.0

8.1

TK662-220

22

14.5

3.2

TK662-22

230

209.0

8.1

TK662-230

24

16.5

3.2

TK662-24

240

219.0

8.1

TK662-240

25

17.5

3.2

TK662-25

250

229.0

8.1

TK662-250

28

20.5

3.2

TK662-28

260

239.0

8.1

TK662-260

30

22.5

3.2

TK662-30

270

249.0

8.1

TK662-270

32

24.5

3.2

TK662-32

280

259.0

8.1

TK662-280

35

27.5

3.2

TK662-35

290

269.0

8.1

TK662-290

36

28.5

3.2

TK662-36

300

279.0

8.1

TK662-300

38

30.5

3.2

TK662-38

310

289.0

8.1

TK662-310

40

29.0

4.2

TK662-40

320

299.0

8.1

TK662-320

42

31.0

4.2

TK662-42

330

305.5

8.1

TK662-330

45

34.0

4.2

TK662-45

340

315.5

8.1

TK662-340

48

37.0

4.2

TK662-48

350

325.5

8.1

TK662-350

50

39.0

4.2

TK662-50

360

335.5

8.1

TK662-360

55

44.0

4.2

TK662-55

370

345.5

8.1

TK662-370

60

49.0

4.2

TK662-60

380

355.5

8.1

TK662-380

63

52.0

4.2

TK662-63

390

365.5

8.1

TK662-390

65

54.0

4.2

TK662-65

400

375.5

8.1

TK662-400

70

59.0

4.2

TK662-70

420

395.5

8.1

TK662-420

75

64.0

4.2

TK662-75

450

425.5

8.1

TK662-450

80

64.5

6.3

TK662-80

480

455.5

8.1

TK662-480

85

69.5

6.3

TK662-85

500

475.5

8.1

TK662-500

90

74.5

6.3

TK662-90

520

495.5

8.1

TK662-520

95

79.5

6.3

TK662-95

550

525.5

8.1

TK662-550

100

84.5

6.3

TK662-100

600

575.5

8.1

TK662-600

105

89.5

6.3

TK662-105

630

605.5

8.1

TK662-630

110

94.5

6.3

TK662-110

650

625.5

8.1

TK662-650

115

99.5

6.3

TK662-115

670

642.0

9.5

TK662-670

120

104.5

6.3

TK662-120

700

672.0

9.5

TK662-700

125

109.5

6.3

TK662-125

750

722.0

9.5

TK662-750

130

114.5

6.3

TK662-130

800

772.0

9.5

TK662-800

135

114.0

8.1

TK662-135

900

872.0

9.5

TK662-900

140

119.0

8.1

TK662-140



1000

962.0

13.8

TK662-1000
