TG521 来源:  2010/5/28  点击人气 8524 条


TG521  杆用组合密封



一、标准材料

脚形密封环:填充PTFET103

O型圈:丁腈橡胶、三元乙丙或氟橡胶。

二、概述

TG521型活塞杆用组合密封由一个填充聚四氟乙烯(PTFE)材料的脚形密封环和一个GB3452.1 O”形橡胶圈组合而成。适用于液压与气动往复运动活塞杆密封,起单向作用。如液压缸、液压机、液压锤、机床、工程机械等。

三、特点

*良好的密封性能

*耐高压,抗挤出性能好

*分体式沟槽,安装方便

*适用范围广

四、工况条件

直径范围mm

  m/s

  MPa





5~1500

8

0~100

-50~+250(取决于O形圈材质)

液压油、气、水、乳化液等

五、订货示例

例:活塞杆直径d=Φ100mm

    订货号  TG521--100

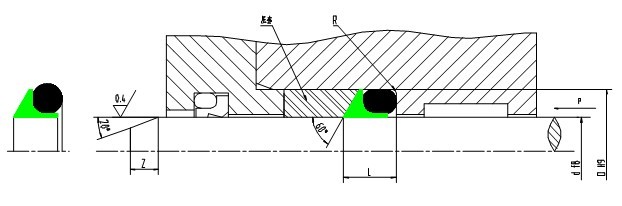

六、沟槽尺寸

d f8

沟槽底径

D H9

沟槽宽度

L+0.2

R

Z

5~17.9

d+4.9

4.6

0.2~0.4

2

18~39.9

d+6.5

6.0

0.4~0.5

3

40~108.9

d+9.5

9.0

0.5~0.8

5

109~1500

d+12.5

12.0

0.8~1.2

7



七、规格表

杆 径

d f8

沟槽直径 D H9

沟槽宽度 L+0.2

订货号



杆 径

d f8

沟槽直径

 D H9

沟槽宽度 L+0.2

订货号

5

9.9

4.6

TG521-5

130

142.5

12.0

TG521-130

8

12.9

4.6

TG521-8

135

147.5

12.0

TG521-135

10

14.9

4.6

TG521-10

140

152.5

12.0

TG521-140

12

16.9

4.6

TG521-12

150

162.5

12.0

TG521-150

14

18.9

4.6

TG521-14

160

172.5

12.0

TG521-160

15

19.9

4.6

TG521-15

170

182.5

12.0

TG521-170

16

20.9

4.6

TG521-16

180

192.5

12.0

TG521-180

18

24.5

6.0

TG521-18

190

202.5

12.0

TG521-190

20

26.5

6.0

TG521-20

200

212.5

12.0

TG521-200

22

28.5

6.0

TG521-22

210

222.5

12.0

TG521-210

24

30.5

6.0

TG521-24

220

232.5

12.0

TG521-220

25

31.5

6.0

TG521-25

230

242.5

12.0

TG521-230

28

34.5

6.0

TG521-28

240

252.5

12.0

TG521-240

30

36.5

6.0

TG521-30

250

262.5

12.0

TG521-250

32

38.5

6.0

TG521-32

260

272.5

12.0

TG521-260

35

41.5

6.0

TG521-35

270

282.5

12.0

TG521-270

36

42.5

6.0

TG521-36

280

292.5

12.0

TG521-280

38

44.5

6.0

TG521-38

290

302.5

12.0

TG521-290

40

49.5

9.0

TG521-40

300

312.5

12.0

TG521-300

42

51.5

9.0

TG521-42

310

322.5

12.0

TG521-310

45

54.5

9.0

TG521-45

320

332.5

12.0

TG521-320

48

57.5

9.0

TG521-48

330

342.5

12.0

TG521-330

50

59.5

9.0

TG521-50

340

352.5

12.0

TG521-340

55

64.5

9.0

TG521-55

350

362.5

12.0

TG521-350

56

65.5

9.0

TG521-56

360

372.5

12.0

TG521-360

60

69.5

9.0

TG521-60

370

382.5

12.0

TG521-370

63

72.5

9.0

TG521-63

380

392.5

12.0

TG521-380

65

74.5

9.0

TG521-65

390

402.5

12.0

TG521-390

70

79.5

9.0

TG521-70

400

412.5

12.0

TG521-400

75

84.5

9.0

TG521-75

420

432.5

12.0

TG521-420

80

89.5

9.0

TG521-80

450

462.5

12.0

TG521-450

85

94.5

9.0

TG521-85

480

492.5

12.0

TG521-480

90

99.5

9.0

TG521-90

500

512.5

12.0

TG521-500

95

104.5

9.0

TG521-95<, /o:p>

 520

532.5

12.0

TG521-520

100

109.5

9.0

TG521-100

550

562.5

12.0

TG521-550

105

114.5

9.0

TG521-105

580

592.5

12.0

TG521-580

110

122.5

12.0

TG521-110

600

612.5

12.0

TG521-600

115

127.5

12.0

TG521-115

650

662.5

12.0

TG521-650

120

132.5

12.0

TG521-120

700

712.5

12.0

TG521-700

125

137.5

12.0

TG521-125

1000

1012.5

12.0

TG521-1000
