TF102型 双唇组合防尘圈
一、标准材料
双唇防尘圈：填充PTFE，T103；
O型圈：丁腈橡胶、三元乙丙或氟橡胶。
二、概述
TF102型 双唇组合防尘圈由一个填充聚四氟乙烯（PTFE）材料的双唇口刮尘环和一个 “O”形橡胶圈组成。两个唇口方向相反，外唇起刮尘作用，内唇则保持当活塞杆开始运动时在密封圈和防尘圈之间可能形成的残余油膜。特别适用于恶劣工况，如尘埃严重或严寒的环境以及高频往复运动等。
设计选用时可参考Trelleborg公司WE5系列、 Parker公司AD系列标准。
三、特点
*优异的滑动性
*启动时，无粘滞及爬行现象
*坚固的防尘圈，用于重型用途
*能补偿活塞杆或柱塞较大的变形
*刮除污染物的效果非常好，即使是很牢固的粘着物
*能从内侧有效地挡住粘附在活塞杆表面的剩余油膜
四、工况条件
|
直径范围mm |
速 度 m/s |
压 力MPa |
温 度 ℃ |
介 质 |
|
19~1500 |
≤10 |
—— |
-50~+250（取决于O形圈材质） |
液压油、气、水、乳化液等 |
五、订货示例
例：活塞杆直径d=Φ100mm
订货号 TF102--100

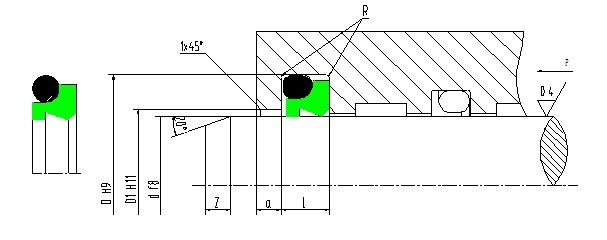

六、沟槽尺寸
|
杆 径
d f8 |
沟槽底径
D H9 |
沟槽宽度
L+0.2 |
敞孔直径
D1 H11 |
敞孔宽度
a≥ |
圆 角
R≤ |
|
19~39.9 |
d+7.6 |
4.2 |
d+1.0 |
3 |
0.8 |
|
40~69.9 |
d+8.8 |
6.3 |
d+1.5 |
3 |
0.8 |
|
70~139.9 |
d+12.2 |
8.1 |
d+2.0 |
4 |
1.5 |
|
140~399.9 |
d+16.0 |
9.5 |
d+2.5 |
5 |
1.5 |
|
400~649.9 |
d+24.0 |
14.0 |
d+2.5 |
8 |
1.5 |
|
650~1500 |
d+27.3 |
16.0 |
d+2.5 |
10 |
2.0 |
七、规格表
|
杆径
d f8 |
沟槽直径 D H9 |
沟槽宽度 L+0.2 |
订货号 |
|
杆径
d f8 |
沟槽直径
D H9 |
沟槽宽度 L+0.2 |
订货号 |
|
20 |
27.6 |
4.2 |
TF102-20 |
200 |
216.0 |
9.5 |
TF102-200 |
|
22 |
29.6 |
4.2 |
TF102-22 |
210 |
226.0 |
9.5 |
TF102-210 |
|
24 |
31.6 |
4.2 |
TF102-24 |
220 |
236.0 |
9.5 |
TF102-220 |
|
25 |
32.6 |
4.2 |
TF102-25 |
230 |
246.0 |
9.5 |
TF102-230 |
|
28 |
35.6 |
4.2 |
TF102-28 |
240 |
256.0 |
9.5 |
TF102-240 |
|
30 |
37.6 |
4.2 |
TF102-30 |
250 |
266.0 |
9.5 |
TF102-250 |
|
32 |
39.6 |
4.2 |
TF102-32 |
260 |
276.0 |
9.5 |
TF102-260 |
|
35 |
42.6 |
4.2 |
TF102-35 |
270 |
286.0 |
9.5 |
TF102-270 |
|
36 |
43.6 |
4.2 |
TF102-36 |
280 |
296.0 |
9.5 |
TF102-280 |
|
38 |
45.6 |
4.2 |
TF102-38 |
290 |
306.0 |
9.5 |
TF102-290 |
|
40 |
48.8 |
6.3 |
TF102-40 |
300 |
316.0 |
9.5 |
TF102-300 |
|
42 |
50.8 |
6.3 |
TF102-42 |
310 |
326.0 |
9.5 |
TF102-310 |
|
45 |
53.8 |
6.3 |
TF102-45 |
320 |
336.0 |
9.5 |
TF102-320 |
|
48 |
56.8 |
6.3 |
TF102-48 |
330 |
346.0 |
9.5 |
TF102-330 |
|
50 |
58.8 |
6.3 |
TF102-50 |
340 |
356.0 |
9.5 |
TF102-340 |
|
55 |
63.8 |
6.3 |
TF102-55 |
350 |
360.0 |
9.5 |
TF102-350 |
|
56 |
64.8 |
6.3 |
TF102-56 |
360 |
376.0 |
9.5 |
TF102-360 |
|
60 |
68.8 |
6.3 |
TF102-60 |
370 |
386.0 |
9.5 |
TF102-370 |
|
63 |
71.8 |
6.3 |
TF102-63 |
380 |
396.0 |
9.5 |
TF102-380 |
|
65 |
73.8 |
6.3 |
TF102-65 |
390 |
406.0 |
9.5 |
TF102-390 |
|
70 |
82.2 |
8.1 |
TF102-70 |
400 |
424.0 |
14.0 |
TF102-400 |
|
75 |
87.2 |
8.1 |
TF102-75 |
420 |
444.0 |
14.0 |
TF102-420 |
|
80 |
92.2 |
8.1 |
TF102-80 |
450 |
474.0 |
14.0 |
TF102-450 |
|
85 |
97.2 |
8.1 |
TF102-85 |
480 |
504.0, |
14.0 |
TF102-480 |
|
90 |
102.2 |
8.1 |
TF102-90 |
500 |
524.0 |
14.0 |
TF102-500 |
|
95 |
107.2 |
8.1 |
TF102-95 |
530 |
554.0 |
14.0 |
TF102-530 |
|
100 |
112.2 |
8.1 |
TF102-100 |
550 |
574.0 |
14.0 |
TF102-550 |
|
105 |
117.2 |
8.1 |
TF102-105 |
600 |
624.0 |
14.0 |
TF102-600 |
|
110 |
122.2 |
8.1 |
TF102-110 |
630 |
654.0 |
14.0 |
TF102-630 |
|
115 |
127.2 |
8.1 |
TF102-115 |
650 |
677.3 |
16.0 |
TF102-650 |
|
120 |
132.2 |
8.1 |
TF102-120 |
700 |
727.3 |
16.0 |
TF102-700 |
|
125 |
137.2 |
8.1 |
TF102-125 |
720 |
747.3 |
16.0 |
TF102-720 |
|
130 |
142.2 |
8.1 |
TF102-130 |
750 |
777.3 |
16.0 |
TF102-750 |
|
135 |
147.2 |
8.1 |
TF102-135 |
800 |
827.3 |
16.0 |
TF102-800 |
|
140 |
156.0 |
9.5 |
TF102-140 |
850 |
877.3 |
16.0 |
TF102-850 |
|
150 |
166.0 |
9.5 |
TF102-150 |
900 |
927.3 |
16.0 |
TF102-900 |
|
160 |
176.0 |
9.5 |
TF102-160 |
950 |
977.3 |
16.0 |
TF102-950 |
|
170 |
186.0 |
9.5 |
TF102-170 |
1000 |
1027.3 |
16.0 |
TF102-1000 |
|
180 |
196.0 |
9.5 |
TF102-180 |
|
|
|
|
|
190 |
206.0 |
9.5 |
TF102-190 |
|
|
|
|
|
