TF103型 双唇组合防尘圈
一、标准材料
双唇防尘圈：填充PTFE，T103；
O型圈：丁腈橡胶、三元乙丙或氟橡胶。
二、概述
TF103型 双唇组合防尘圈由一个填充聚四氟乙烯（PTFE）材料制作的双唇口刮尘环和一个 “O”形橡胶圈组成。O形圈起弹性施力作用，确保防尘圈唇口均匀地紧帖在滑动表面上，从而起到刮尘作用。适用于往复运动、摆动或螺旋运动工况。用于轻微到中等脏污环境中，不适宜安装在严重脏污环境中使用。
设计选用时可参考Trelleborg公司WE3系列、 Parker公司AD系列标准。
三、特点
*优异的滑动性
*启动时，无粘滞及爬行现象
*结构紧凑，节省安装空间
*能补偿活塞杆或柱塞较大的变形
*刮除污染物的效果非常好，即使是很牢固的粘着物
*能从内侧有效地挡住粘附在活塞杆表面的剩余油膜
四、工况条件
|
直径范围mm |
速 度 m/s |
压 力MPa |
温 度 ℃ |
介 质 |
|
6~1500 |
≤10 |
—— |
-50~+250（取决于O形圈材质） |
液压油、气、水、乳化液等 |
五、订货示例
例：活塞杆直径d=Φ100mm
订货号 TF103--100

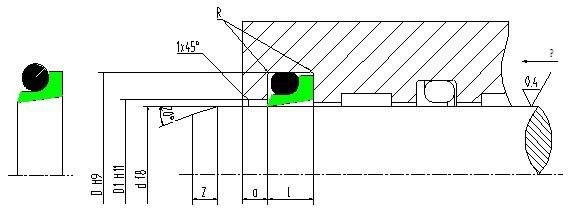

六、沟槽尺寸
|
杆径范围
d f8 |
沟槽底径
D H9 |
沟槽宽度
L+0.2 |
敞孔直径
D1 H11 |
敞孔宽度
a≥ |
圆 角
R≤ |
O形圈截面直径 d2 |
|
6~11.9 |
d+4.8 |
3.7 |
d+1.0 |
2 |
0.4 |
1.80 |
|
12~64.9 |
d+6.8 |
5.0 |
d+1.5 |
2 |
0.7 |
2.65 |
|
65~250.9 |
d+8.8 |
6.0 |
d+1.5 |
3 |
1.0 |
3.55 |
|
251~420.9 |
d+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
421~650.9 |
d+16.0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
651~1000 |
d+20.0 |
14.0 |
d+2.5 |
5 |
2.0 |
8.40 |
七、规格表
|
杆径
d f8 |
沟槽直径 D H9 |
沟槽宽度 L+0.2 |
订货号 |
|
杆径
d f8 |
沟槽直径
D H9 |
沟槽宽度 L+0.2 |
订货号 |
|
6 |
10.8 |
3.7 |
TF103-6 |
135 |
143.8 |
6.0 |
TF103-135 |
|
8 |
12.8 |
3.7 |
TF103-8 |
140 |
148.8 |
6.0 |
TF103-140 |
|
10 |
14.8 |
3.7 |
TF103-10 |
150 |
158.8 |
6.0 |
TF103-150 |
|
12 |
18.8 |
5.0 |
TF103-12 |
160 |
168.8 |
6.0 |
TF103-160 |
|
14 |
20.8 |
5.0 |
TF103-14 |
170 |
178.8 |
6.0 |
TF103-170 |
|
15 |
21.8 |
5.0 |
TF103-15 |
180 |
188.8 |
6.0 |
TF103-180 |
|
16 |
22.8 |
5.0 |
TF103-16 |
190 |
198.8 |
6.0 |
TF103-190 |
|
18 |
24.8 |
5.0 |
TF103-18 |
200 |
208.8 |
6.0 |
TF103-200 |
|
20 |
26.8 |
5.0 |
TF103-20 |
210 |
218.8 |
6.0 |
TF103-210 |
|
22 |
28.8 |
5.0 |
TF103-22 |
220 |
228.8 |
6.0 |
TF103-220 |
|
24 |
30.8 |
5.0 |
TF103-24 |
230 |
238.8 |
6.0 |
TF103-230 |
|
25 |
31.8 |
5.0 | ,
TF103-25 |
240 |
248.8 |
6.0 |
TF103-240 |
|
28 |
34.8 |
5.0 |
TF103-28 |
250 |
258.8 |
6.0 |
TF103-250 |
|
30 |
36.8 |
5.0 |
TF103-30 |
260 |
272.2 |
8.4 |
TF103-260 |
|
32 |
38.8 |
5.0 |
TF103-32 |
270 |
282.2 |
8.4 |
TF103-270 |
|
35 |
41.8 |
5.0 |
TF103-35 |
280 |
292.2 |
8.4 |
TF103-280 |
|
36 |
42.8 |
5.0 |
TF103-36 |
290 |
302.2 |
8.4 |
TF103-290 |
|
38 |
44.8 |
5.0 |
TF103-38 |
300 |
312.2 |
8.4 |
TF103-300 |
|
40 |
46.8 |
5.0 |
TF103-40 |
310 |
322.2 |
8.4 |
TF103-310 |
|
42 |
48.8 |
5.0 |
TF103-42 |
320 |
332.2 |
8.4 |
TF103-320 |
|
45 |
51.8 |
5.0 |
TF103-45 |
330 |
342.2 |
8.4 |
TF103-330 |
|
48 |
54.8 |
5.0 |
TF103-48 |
340 |
352.2 |
8.4 |
TF103-340 |
|
50 |
56.8 |
5.0 |
TF103-50 |
350 |
362.2 |
8.4 |
TF103-350 |
|
55 | ,
61.8 |
5.0 |
TF103-55 |
360 |
372.2 |
8.4 |
TF103-360 |
|
56 |
62.8 |
5.0 |
TF103-56 |
370 |
382.2 |
8.4 |
TF103-370 |
|
60 |
66.8 |
5.0 |
TF103-60 |
380 |
392.2 |
8.4 |
TF103-380 |
|
63 |
69.8 |
5.0 |
TF103-63 |
390 |
402.2 |
8.4 |
TF103-390 |
|
65 |
73.8 |
6.0 |
TF103-65 |
400 |
412.2 |
8.4 |
TF103-400 |
|
70 |
78.8 |
6.0 |
TF103-70 |
420 |
432.2 |
8.4 |
TF103-420 |
|
75 |
83.8 |
6.0 |
TF103-75 |
450 |
466.0 |
11.0 |
TF103-450 |
|
80 |
88.8 |
6.0 |
TF103-80 |
480 |
496.0 |
11.0 |
TF103-480 |
|
85 |
93.8 |
6.0 |
TF103-85 |
500 |
516.0 |
11.0 |
TF103-500 |
|
90 |
98.8 |
6.0 |
TF103-90 |
530 |
546.0 |
11.0 |
TF103-530 |
|
95 |
103.8 |
6.0 |
TF103-95 |
550 |
566.0 |
11.0 |
TF103-550 |
|
100 |
108.8 |
6.0 |
TF103-100 |
600 |
616.0 |
11.0 |
TF103-600 |
|
105 |
113.8 |
6.0 |
TF103-105 |
650 |
666.0 |
11.0 |
TF103-650 |
|
110 |
118.8 |
6.0 |
TF103-110 |
700 |
720.0 |
14.0 |
TF103-700 |
|
115 |
123.8 |
6.0 |
TF103-115 |
750 |
770.0 |
14.0 |
TF103-750 |
|
120 |
128.8 |
6.0 |
TF103-120 |
800 |
820.0 |
14.0 |
TF103-800 |
|
125 |
133.8 |
6.0 |
TF103-125 |
850 |
870.0 |
14.0 |
TF103-850 |
|
130 |
138.8 |
6.0 |
TF103-130 |
900 |
920.0 |
14.0 |
TF103-900 |
|
