TB712型 端部(轴向)静密封
一、标准材料
直角密封环:填充PTFE,T101;
O型圈:丁腈橡胶、三元乙丙或氟橡胶。
二、概述
TB712型端部静密封由一个填充聚四氟乙烯(PTFE)材料的直角形密封环和一个GB1235 “O”形橡胶圈组合而成。用于液压与气动元件端部内部压力静密封,起单向作用。
三、特点
*良好的密封性能
*耐高压,抗挤出
*安装方便
*工作寿命长
四、工况条件
直径范围
mm |
速 度 m/s |
内部压力MPa |
温 度 ℃ |
介 质 |
17~1500 |
—— |
0~60 |
-50~+250(取决于O形圈材质) |
液压油、气、水、乳化液等 |
五、订货示例
例:沟槽外侧直径D=Φ80mm O型圈截面直径d2=5.7
订货号 TB712—80X5.7

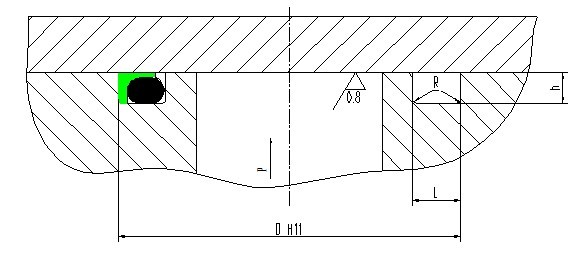

六、沟槽尺寸
沟槽外径
D H11 |
沟槽宽度
L+0.2 |
沟槽深度
h+0.1 |
O形圈截面直径 d2 |
圆 角
R |
17~29 |
4.1 |
2.2 |
2.4 |
0.4 |
31~168 |
4.9 |
2.8 |
3.1 |
0.6 |
31~59 |
5.6 |
3.2 |
3.5 |
0.6 |
63~303 |
8.4 |
5.1 |
5.7 |
0.8 |
175~1500 |
12.5 |
7.5 |
8.6 |
1.2 |
|
