TK202型 活塞用泥浆介质专用组合密封
一、标准材料
Z型密封环：填充PTFE，T101；
O型圈：丁腈橡胶、三元乙丙或氟橡胶。
二、概述
TG201型杆用泥浆介质专用组合密封由一个填充聚四氟乙烯（PTFE）材料的特殊设计的Z型密封环和一个 “O”形橡胶圈组合而成。适用于液压往复及低速旋转运动密封，起单向作用。尤适合于泥浆、原油等含有颗粒状介质的恶劣工况中。如：油田井下工具、柱塞泵、泥浆泵、螺杆钻具、钻机、掘进机、建筑机械、化工机械等。
三、特点
*良好的密封性能
*较小的摩擦阻力，无爬行现象
*适用于泥浆、水、原油等介质
*可多组串联使用
*使用寿命长
四、工况条件
|
直径范围mm |
速 度 m/s |
压 力MPa |
温 度 ℃ |
介 质 |
|
15~1500 |
≤8（往复）
≤2（旋转） |
0~100 |
-50~+220（取决于O形圈材质） |
泥浆、原油、水、乳化液、液压油等 |
五、订货示例
例：缸孔直径D=Φ100mm
订货号 TK202--100

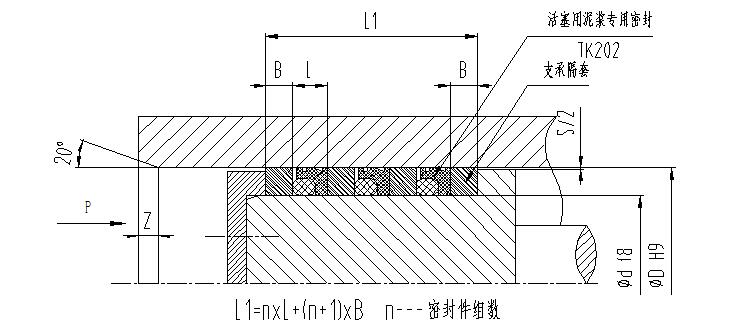

六、沟槽尺寸
|
缸 径
D H9 |
沟槽底径
d f8 |
单个密封宽度L+0.2 |
隔套宽度
B |
O形圈截面直径 d2 |
倒 角
Z≥ |
|
15~26.9 |
D-7.5 |
5.5 |
3 |
2.65 |
2 |
|
27~59.9 |
D-10.2 |
7.0 |
5 |
3.55 |
3 |
|
60~199.9 |
D-14.3 |
9.0 |
7 |
5.30 |
5 |
|
200~669.9 |
D-18.2 |
11.0 |
9 |
7.00 |
7 |
|
670~1500 |
D-22.0 |
13.5 |
10 |
8.60 |
10 |
七、规格表
|
缸径
D H9 |
沟槽直径d f8 |
沟槽宽度 L+0.2 |
订货号 |
|
缸径
D H9 |
沟槽直径
d f8 |
沟槽宽度 L+0.2 |
订货号 |
|
15 |
7.5 |
5.5 |
TK202-15 |
155 |
140.7 |
9.0 |
TK202-155 |
|
16 |
8.5 |
5.5 |
TK202-16 |
160 |
145.7 |
9.0 |
TK202-160 |
|
17 |
9.5 |
5.5 |
TK202-17 |
170 |
155.7 |
9.0 |
TK202-170 |
|
18 |
10.5 |
5.5 |
TK202-18 |
180 |
165.7 |
9.0 |
TK202-180 |
|
20 |
12.5 |
5.5 |
TK202-20 |
190 |
175.7 |
9.0 |
TK202-190 |
|
22 |
14.5 |
5.5 |
TK202-22 |
200 |
181.8 |
11.0 |
TK202-200 |
|
24 |
16.5 |
5.5 |
TK202-24 |
210 |
191.8 |
11.0 |
TK202-210 |
|
25 |
17.5 |
5.5 |
TK202-25 |
220 |
201.8 |
11.0 |
TK202-220 |
|
28 |
17.8 |
7.0 |
TK202-28 |
230 |
211.8 |
11.0 |
TK202-230 |
|
30 |
19.8 |
7.0 |
TK202-30 |
240 |
221.8 |
11.0 |
TK202-240 |
|
32 |
21.8 |
7.0 |
TK202-32 |
250 |
231.8 |
11.0 |
TK202-250 |
|
35 |
24.8 |
7.0 |
TK202-35 |
260 |
241.8 |
11.0 |
TK202-260 |
|
36 |
25.8 |
7.0 |
TK202-36 |
270 |
251.8 |
11.0 |
TK202-270 |
|
38 |
27.8 |
7.0 |
TK202-38 |
280 |
261.8 |
11.0 |
TK202-280 |
|
40 |
29.8 |
7.0 |
TK202-40 |
290 |
271.8 |
11.0 |
TK202-290 |
|
42 |
31.8 |
7.0 |
TK202-42 |
300 |
281.8 |
11.0 |
TK202-300 |
|
45 |
34.8 |
7.0 |
TK202-45 |
310 |
291.8 |
11.0 |
TK202-310 |
|
48 |
37.8 |
7.0 |
TK202-48 |
320 |
301.8 |
11.0 |
TK202-320 |
|
50 |
39.8 |
7.0 |
TK202-50 |
330 |
311.8 |
11.0 |
TK202-330 |
|
52 |
41.8 |
7.0 |
TK202-52 |
340 |
321.8 |
11.0 |
TK202-340 |
|
55 |
44.8 |
7.0 |
TK202-55 |
350 |
331.8 |
11.0 |
TK202-350 |
|
60 |
45.7 |
9.0 |
TK202-60 |
360 |
341.8 |
11.0 |
TK202-360 |
|
63 |
48.7 |
9.0 |
TK202-63 |
370 |
351.8 |
11.0 |
TK202-370 |
|
65 |
50.7 |
9.0 |
TK202-65 |
380 |
361.8 |
11.0 |
TK202-380 |
|
70 |
55.7 |
9.0 |
TK202-70 |
390 |
371.8 |
11.0 |
TK202-390 |
|
75 |
60.7 |
9.0 |
TK202-75 |
400 |
381.8 |
11.0 |
TK202-400 |
|
80 |
65.7 |
9.0 |
TK202-80 |
420 |
401.8 |
11.0 |
TK202-420 |
|
85 |
70.7 |
9.0 |
TK202-85 |
450 |
431.8 |
11.0 |
TK202-450 |
|
90 |
75.7 |
9.0 |
TK202-90 |
480 |
461.8 |
11.0 |
TK202-480 |
|
95 |
80.7 |
9.0 |
TK202-95 |
500 |
481.8 |
11.0 |
TK202-500 |
|
100 |
85.7 |
9.0 |
TK202-100 |
520 |
501.8 |
11.0 |
TK202-520 |
|
105 |
90.7 |
9.0 |
TK202-105 |
550 |
531.8 |
11.0 |
TK202-550 |
|
110 |
95.7 |
9.0 |
TK202-110 |
580 |
561.8 |
11.0 |
TK202-580 |
|
115 |
100.7 |
9.0 |
TK202-115 |
600 |
581.8 |
11.0 |
TK202-600 |
|
120 |
105.7 |
9.0 |
TK202-120 |
630 |
611.8 |
11.0 |
TK202-630 |
|
125 |
110.7 |
9.0 |
TK202-125 |
650 |
631.8 |
11.0 |
TK202-650 |
|
130 |
115.7 |
9.0 |
TK202-130 |
670 |
648.0 |
13.5 |
TK202-670 |
|
135 |
120.7 |
9.0 |
TK202-135 |
700 |
678.0 |
13.5 |
TK202-700 |
|
140 |
125.7 |
9.0 |
TK202-140 |
750 |
728.0 |
13.5 |
TK202-750 |
|
145 |
130.7 |
9.0 |
TK202-145 |
800 |
778.0 |
13.5 |
TK202-800 |
|
150 |
135.7 |
9.0 |
TK202-150 |
1000 |
978.0 |
13.5 |
TK202-1000 |
其他尺寸和直径1500毫米之内的所有中间尺寸均能提供（包括英制尺寸）。
|
