TGX314型 轴用W型旋转组合密封

一、标准材料

W形密封环：填充PTFE，T106；

O型圈：丁腈橡胶、三元乙丙或氟橡胶。

二、概述

TGX314型轴用旋转组合密封由一个W形的密封环和一个GB3452.1 “O”形橡胶圈组合而成。为双作用旋转密封件，用于液压与气动行业，如：旋转分配器、液压泵、马达、旋转接头、阀门等。

三、特点

*适用于内部和外部密封用途

*良好的密封性能

*极低的摩擦阻力，无爬行现象

*润滑油储油槽

*结构简单，安装方便

四、工况条件

五、订货示例

例：旋转轴直径d=Φ80mm

    订货号  TGX314--80

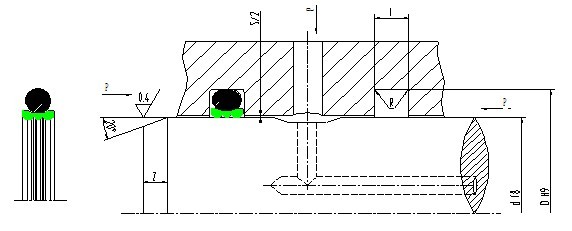

六、沟槽尺寸

注：轴径d≤ф20mm，建议采用分体式沟槽。
